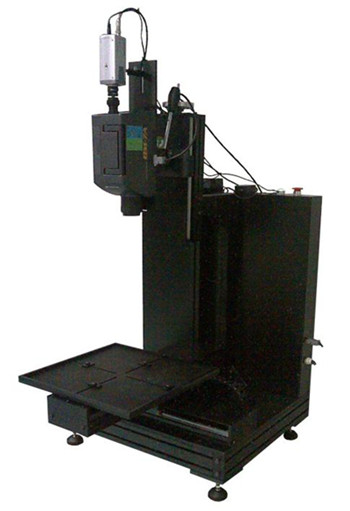

AT-3Z 系列桌面台式自动测量台

AT-3Z 系列桌面台式自动测量台


产品介绍:

•  AT-3Z系列桌面台式自动测量台由彩色亮度计(色彩辉度计)、3轴自动测试台、计算机、控制软件等组成

•  适用于小型液晶屏、背光模组的亮度(辉度)、色度均匀性等测试

•  可捕捉测试点坐标(XY), 测量结果转档为EXCEL档,保存于电脑中

•  可配各种型号的彩色亮度计:TOPCONBM-7BM -7ASR-3MINOLTACS-200CS-2000


主要技术指标:

 •  测量平台xy轴自动运动,可方便定义测量原点。

 •  XY运动由伺服电机控制运动速度:≥40mm/s。运动误差:≤±0.01mm

•  彩色亮度计垂直方向手动移动范围不小于200mm。位移误差: ≤± 0.3mm 。


 系统软件

•  可以方便的将测量产品资料建档,方便后续调用。

•  5点,9点,13点,25点等测量方式,还可自定义多点测量方式和点阵测量方式,测量位置可根据要求自行更改。数据采集方式分为PC控制连续自动采集和手动移动采集,软件提供手动采集数据的功能,用在手动自由测量任意位置测量数据的情形。

•  测量结果转档为EXCEL档,保存于电脑中。文档包含:受测点的坐标,亮度,色度;自动计算出均匀度;可自行给出结果判定。

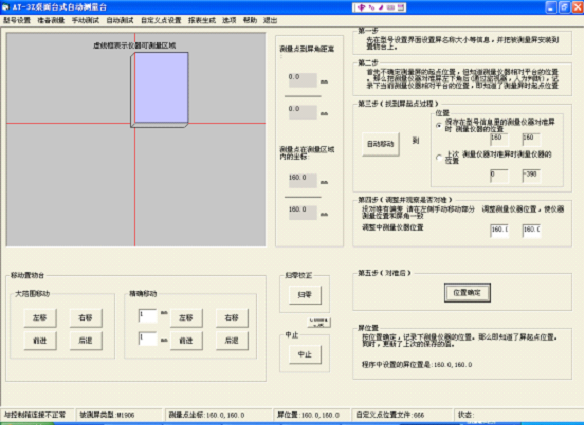

软件测试界面

典型应用:

•  AT-3Z系列桌面台式自动测量台在配合各种型号的彩色亮度计之后,可测量手机屏,液晶电视屏和车载电视屏及背光模组等。

型号尺寸:

产品型号

AT-3Z400

AT-3Z800

AT-3Z1200

AT-3Z1500

最大可测量

4英寸

8英寸

12英寸

15英寸

X轴行程

110mm

200mm

290mm

390mm

Y轴行程

70mm

140mm

210mm

290mm

Z轴行程

200mm

200mm

200mm

200mm

载物台尺寸

140*100(mm)

240*180(mm)

350*280(mm)

450*350(mm)

工作台基本尺寸

400*300*800(mm)

500*400*800(mm)

750*650*1000(mm)

1100*900*1000(mm)

主要配置

二维自动一维手动/

三维自动,伺服电机

二维自动一维手动/

三维自动,伺服电机

二维自动一维手动/

三维自动,伺服电机

二维自动一维手动/

三维自动,伺服电机

   注:可按需定制其他尺寸
