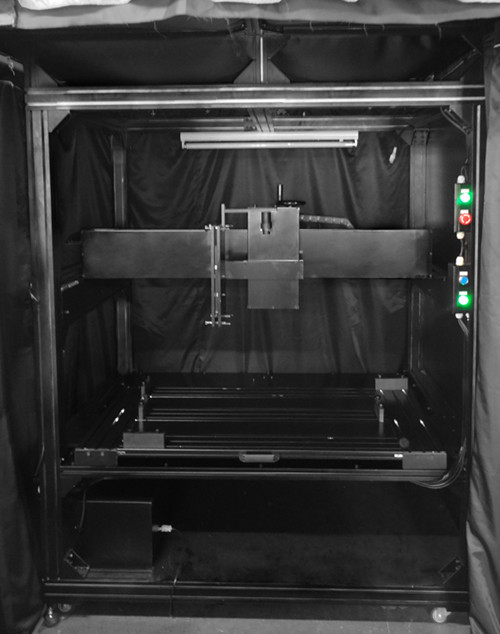

AT-3L 系列龙门式自动测量台

AT-3L 系列龙门式自动测量台


产品介绍:

•  可测量中大型背光模组、 CCFL 、 LCD 屏的亮度、色度、颜色均匀性、色温等参数。

•  本测量台采用亮度计沿 、 、 三维运动,测量载物平台上安置的被测物体各点的光色参数。

具体技术指标:

•  可配各种型号的彩色亮度计:TOPCONBM-7BM -7ASR-3MINOLTACS-200CS-2000



•  亮度计沿 XY 轴水平自动运动。沿Z垂直手动或自动移动。 可方便定义测量原点。

•  运动机构的运动速度:≥ 40mm /s ,如 13 个点的测量时间约为 80s 。

•  运动机构的运动误差:≤± 0.1mm 。
        •  配备暗室,可选配外置待测屏支架、探头视频监控等自定义配置


系统软件:

•  可以方便的将测量产品资料建档,方便后续调用。

•  任意点测量方式,坐标位置可根据要求自行更改。按照编辑好的测试点,完成自动测量,并将辉度计测量得到的数据显示在屏幕上,如色度、亮度、颜色均匀性、色温等。

•  对测试出来的数据有校正功能。

•  测量结果转档为 Word 、 Excel 等文档,保存于电脑中。文档包含: 受测点的坐标,亮度,色度、色温等;自动计算出均匀度;可自行给出结果判定。

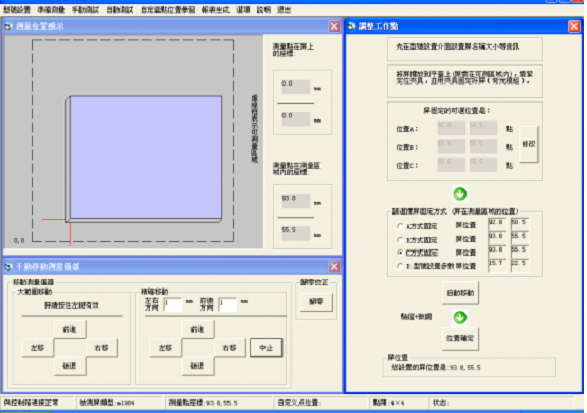

软件测试界面

产品型号:

产品型号

AT-3L2500

AT-3L3500

AT-3L4500

AT-3L5500

最大可测量

25英寸

35英寸

45英寸

55英寸

X轴行程

600mm

850mm

1100mm

1300mm

Y轴行程

450mm

600mm

750mm

890mm

Z轴行程

300mm

300mm

350mm

350mm

载物台尺寸

800*600mm

950*800mm

1150*900mm

1500*1000mm

工作台基本尺寸

1800*1500*1600mm

2200*1900*1600mm

2600*2100*1700mm

3500*2300*1800mm

主要配置

两维自动一维手动/

维自动,伺服电机

两维自动一维手动/

维自动,伺服电机

两维自动一维手动/

三维自动,伺服电机

两维自动一维手动/

三维自动,伺服电机

   注:可按实际尺寸定做
